¡Hola! Como proveedor de transformadores monofásicos montados en pedestal, a menudo me preguntan sobre la impedancia de cortocircuito de estos transformadores. Entonces, pensé en sentarme y escribir este blog para explicar qué es, por qué es importante y cómo afecta el rendimiento de nuestroTransformador monofásico de montaje en plataforma.
¿Qué es la impedancia de cortocircuito?
Empecemos por lo básico. La impedancia de cortocircuito, a menudo denominada (Z_{sc}), es una medida de la oposición que ofrece un transformador al flujo de corriente de cortocircuito. Cuando ocurre un cortocircuito en un sistema eléctrico, una gran cantidad de corriente intenta fluir a través del transformador. La impedancia de cortocircuito limita esta corriente.
Piense en ello como un atasco en una carretera. La impedancia de cortocircuito es como la parte estrecha de la carretera que restringe el flujo de automóviles (corriente). Se expresa como porcentaje de la tensión nominal del transformador. Por ejemplo, si un transformador tiene una impedancia de cortocircuito del 5%, significa que cuando ocurre un cortocircuito, la caída de voltaje en el transformador debido a la impedancia es del 5% del voltaje nominal.
¿Cómo se mide?
Medir la impedancia de cortocircuito es un poco técnico, pero lo desglosaré. Primero, cortocircuitamos el devanado secundario del transformador. Luego, aplicamos un voltaje reducido al devanado primario. Este voltaje se ajusta hasta que la corriente que fluye a través de los devanados alcanza la corriente nominal del transformador.
La relación entre la tensión aplicada y la tensión nominal, multiplicada por 100, nos da la impedancia de cortocircuito en porcentaje. Es una prueba crucial que realizamos en todos nuestrosTransformador de potencia monofásico montado en plataformapara garantizar que cumplan con los estándares requeridos.
¿Por qué es importante la impedancia de cortocircuito?
1. Protección del Transformador
La impedancia de cortocircuito protege al transformador de daños durante un evento de cortocircuito. Si no hubiera impedancia, la corriente de cortocircuito sería extremadamente alta, lo que podría provocar sobrecalentamiento y tensión mecánica en los devanados y otros componentes del transformador. Esto podría provocar un fallo total del transformador.
2. Estabilidad del sistema
También juega un papel vital en la estabilidad de todo el sistema eléctrico. Un transformador con la impedancia de cortocircuito adecuada ayuda a controlar la corriente de cortocircuito en el sistema. Esto es importante porque una corriente de cortocircuito excesiva puede provocar caídas de voltaje, lo que puede afectar el rendimiento de otros equipos eléctricos conectados al sistema.
3. Coordinación con dispositivos de protección
La impedancia de cortocircuito se utiliza para coordinar el funcionamiento de dispositivos de protección como disyuntores y fusibles. Estos dispositivos están diseñados para dispararse cuando la corriente de cortocircuito excede un cierto nivel. La impedancia de cortocircuito del transformador ayuda a determinar este nivel con precisión.
Factores que afectan la impedancia del cortocircuito
1. Diseño de bobinado
La forma en que están diseñados los devanados en el transformador tiene un impacto significativo en la impedancia de cortocircuito. El número de vueltas, el área de la sección transversal de los conductores y la disposición de los devanados influyen. Por ejemplo, si los devanados están muy juntos, el flujo de fuga se reduce, lo que a su vez reduce la impedancia de cortocircuito.
2. Diseño central
El núcleo del transformador también afecta la impedancia de cortocircuito. El tipo de material del núcleo, su forma y tamaño pueden influir en las propiedades magnéticas del transformador. Un núcleo con alta permeabilidad magnética puede reducir el flujo de fuga y, por tanto, la impedancia de cortocircuito.
3. Clasificación del transformador

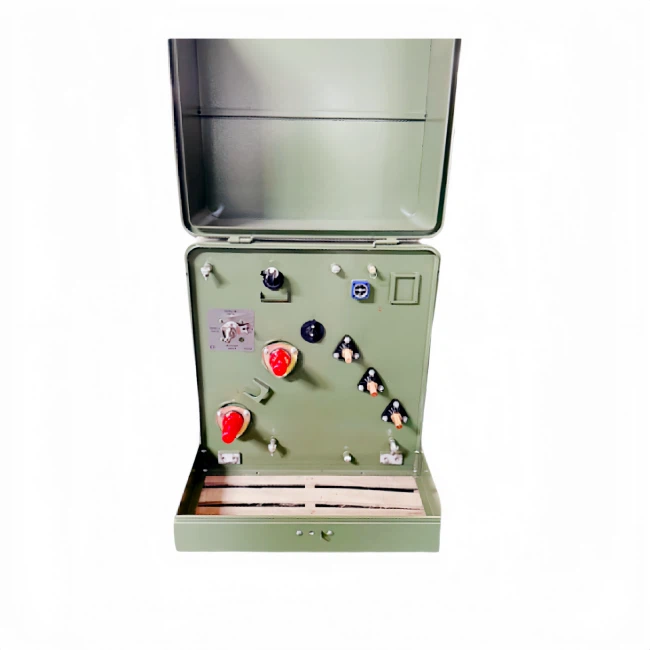

La clasificación del transformador, como su clasificación de kVA, también afecta la impedancia de cortocircuito. Generalmente, los transformadores más grandes tienen impedancias de cortocircuito más altas. Por ejemplo, nuestroTransformador monofásico de montaje en plataforma de 167 Kvatendrá una impedancia de cortocircuito diferente en comparación con un transformador nominal más pequeño.
Impacto en el rendimiento del transformador
1. Regulación de voltaje
La impedancia de cortocircuito afecta la regulación de voltaje del transformador. La regulación de voltaje es el cambio en el voltaje secundario del transformador desde condiciones sin carga hasta condiciones de carga completa. Una impedancia de cortocircuito más alta puede provocar una mayor caída de tensión bajo carga, lo que significa una peor regulación de tensión.
2. Eficiencia
También tiene un impacto en la eficiencia del transformador. Durante el funcionamiento normal, la impedancia del cortocircuito provoca algunas pérdidas de potencia en forma de pérdidas en el cobre. Estas pérdidas aumentan con el cuadrado de la corriente que fluye por los devanados. Por lo tanto, un transformador con una impedancia de cortocircuito más baja generalmente tendrá una mayor eficiencia.
Elegir la impedancia de cortocircuito adecuada
Cuando se trata de elegir la impedancia de cortocircuito adecuada para un transformador monofásico montado en pedestal, depende de la aplicación específica. Para aplicaciones donde el sistema eléctrico es más sensible a las corrientes de cortocircuito, es posible que se requiera una impedancia de cortocircuito más alta. Por otro lado, para aplicaciones donde son más importantes una buena regulación de voltaje y una alta eficiencia, puede preferirse una impedancia de cortocircuito más baja.
Como proveedor, trabajamos estrechamente con nuestros clientes para comprender sus requisitos y recomendar el transformador más adecuado con la impedancia de cortocircuito adecuada. Disponemos de una amplia gama deTransformador monofásico de montaje en plataformaopciones disponibles, cada una diseñada para satisfacer diferentes necesidades.
Conclusión
En conclusión, la impedancia de cortocircuito de un transformador monofásico montado en plataforma es un parámetro crucial que afecta su rendimiento, protección y estabilidad del sistema eléctrico. Es importante comprender cómo se mide, qué factores lo afectan y cómo afecta el funcionamiento general del transformador.
Si está buscando un transformador monofásico montado en pedestal y tiene preguntas sobre la impedancia de cortocircuito o cualquier otro aspecto de nuestros productos, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a tomar la decisión correcta para su sistema eléctrico. Si necesitas unTransformador de potencia monofásico montado en plataformao unTransformador monofásico de montaje en plataforma de 167 Kva, lo tenemos cubierto. Iniciemos una conversación y encontremos la solución perfecta para sus necesidades.
Referencias
- Sistemas de energía eléctrica por JR Lucas
- Ingeniería de transformadores: diseño, tecnología y diagnóstico por TA Lipo
