¡Hola! Como proveedor de transformadores secos de resina epoxi, he visto de primera mano la importancia de una conexión a tierra adecuada. No es sólo un detalle técnico; es un paso crucial que puede afectar significativamente el rendimiento y la seguridad de estos transformadores. Entonces, profundicemos en cómo conectar a tierra adecuadamente un transformador seco de resina epoxi.
Por qué es importante la conexión a tierra
En primer lugar, ¿por qué necesitamos conectar a tierra estos transformadores? Bueno, la conexión a tierra tiene varios propósitos clave. Ayuda a proteger contra fallas eléctricas al proporcionar una ruta de baja resistencia para que las corrientes de falla fluyan de manera segura hacia la tierra. Esto reduce el riesgo de descarga eléctrica a las personas y daños al equipo. También ayuda a estabilizar los niveles de voltaje, asegurando que el transformador funcione de manera eficiente y confiable.
Comprender los conceptos básicos de la conexión a tierra
Antes de entrar en el proceso de conexión a tierra real, repasemos rápidamente los componentes básicos involucrados. El sistema de puesta a tierra generalmente consta de electrodos de puesta a tierra, conductores de puesta a tierra y conexiones de unión.
Los electrodos de puesta a tierra son la pieza que hace contacto con la tierra. Los tipos comunes incluyen varillas de tierra, placas de tierra y electrodos revestidos de concreto. Los conductores de tierra son los cables que conectan el transformador a los electrodos de tierra. Las conexiones de unión se utilizan para conectar varias partes metálicas del transformador y equipos asociados para garantizar la continuidad eléctrica.
Comprobaciones previas a la conexión a tierra
Antes de comenzar a conectar a tierra el transformador seco de resina epoxi, es necesario realizar algunas comprobaciones. En primer lugar, examine el transformador en busca de daños visibles. Si hay grietas en la resina epoxi o conexiones sueltas, es importante repararlas antes de continuar.
A continuación, consulte los códigos y regulaciones eléctricos locales. Estos varían de un lugar a otro y usted debe asegurarse de que su sistema de conexión a tierra los cumpla. Algunas áreas pueden tener requisitos específicos para el tamaño y tipo de electrodos de conexión a tierra, así como para la profundidad de instalación.
Seleccionar los electrodos de conexión a tierra adecuados
La elección de los electrodos de puesta a tierra es crucial. Para la mayoría de los transformadores secos de resina epoxi, las varillas de conexión a tierra son una opción popular. Son relativamente fáciles de instalar y pueden proporcionar una buena conexión a tierra. Al seleccionar varillas de conexión a tierra, asegúrese de que estén hechas de un material conductor, como cobre o acero galvanizado.
La longitud y el diámetro de las varillas de puesta a tierra también son importantes. Generalmente, las varillas más largas y gruesas proporcionarán un camino de menor resistencia hacia la tierra. Una buena regla general es utilizar varillas de conexión a tierra de al menos 8 pies de largo y 5/8 de pulgada de diámetro.
Si se trata de suelos en malas condiciones, como suelos secos o rocosos, es posible que necesites utilizar varias varillas de conexión a tierra y conectarlas en paralelo. Esto puede ayudar a reducir la resistencia general a tierra.
Instalación de los electrodos de puesta a tierra
Una vez que haya seleccionado los electrodos de conexión a tierra adecuados, es hora de instalarlos. Comience por determinar la ubicación. Desea colocar las varillas de tierra en un área donde el suelo esté relativamente húmedo y conductor. Evite áreas con rocas grandes u hormigón.
Utilice una excavadora de agujeros para postes o una barrena para crear un agujero para la varilla de tierra. El agujero debe ser lo suficientemente profundo para acomodar la mayor parte de la varilla, dejando aproximadamente 6 pulgadas por encima del suelo para la conexión. Introduzca la varilla de tierra en el orificio con un mazo o un martillo neumático. Asegúrese de que la varilla esté recta y firmemente en su lugar.
Conexión de los conductores de puesta a tierra
Después de instalar los electrodos de tierra, es hora de conectar los conductores de tierra. Los conductores deben estar fabricados de un material conductor adecuado, como por ejemplo cobre. El tamaño del conductor depende del tamaño del transformador y de la corriente de falla que puede manejar.
Conecte un extremo del conductor de tierra al terminal de tierra del transformador. Esta terminal suele estar claramente marcada. Utilice conectores adecuados, como terminales o abrazaderas, para garantizar una conexión segura.
Luego, conecte el otro extremo del conductor al electrodo de tierra. Puede utilizar una abrazadera de conexión a tierra especial para fijar el conductor a la varilla de conexión a tierra. Asegúrese de que la conexión esté apretada y libre de corrosión.
Comprobaciones de vinculación y continuidad
La vinculación es una parte importante del proceso de conexión a tierra. Debe unir todas las partes metálicas del transformador, como la carcasa y el marco de montaje. Esto ayuda a garantizar que no haya diferencias de potencial entre estas piezas, lo que reduce el riesgo de descarga eléctrica.
Utilice puentes de unión para conectar las piezas metálicas. Estos puentes deben estar hechos de un material conductor y tener una sección transversal adecuada.
Después de completar la conexión a tierra y la unión, es fundamental realizar comprobaciones de continuidad. Utilice un multímetro para comprobar la resistencia entre las diferentes partes del sistema de puesta a tierra. La resistencia debe estar dentro del rango aceptable especificado por los códigos eléctricos.
Mantenimiento y Monitoreo
La conexión a tierra adecuada no es algo que se hace una sola vez. Es necesario mantener y monitorear periódicamente el sistema de puesta a tierra. Verifique los electrodos de conexión a tierra para detectar signos de corrosión o daños. Si los electrodos están corroídos, es posible que sea necesario reemplazarlos.
Además, verifique las conexiones de los conductores de tierra y puentes de unión. Las conexiones sueltas o corroídas pueden aumentar la resistencia a tierra y representar un riesgo para la seguridad.
Nuestra gama de productos
Como proveedor, ofrecemos una amplia gama de transformadores secos de resina epoxi. Si estás buscando unTransformador de distribución tipo seco de 11kv, lo tenemos cubierto. Nuestros transformadores de 11kV están diseñados para cumplir con los más altos estándares de calidad y rendimiento.

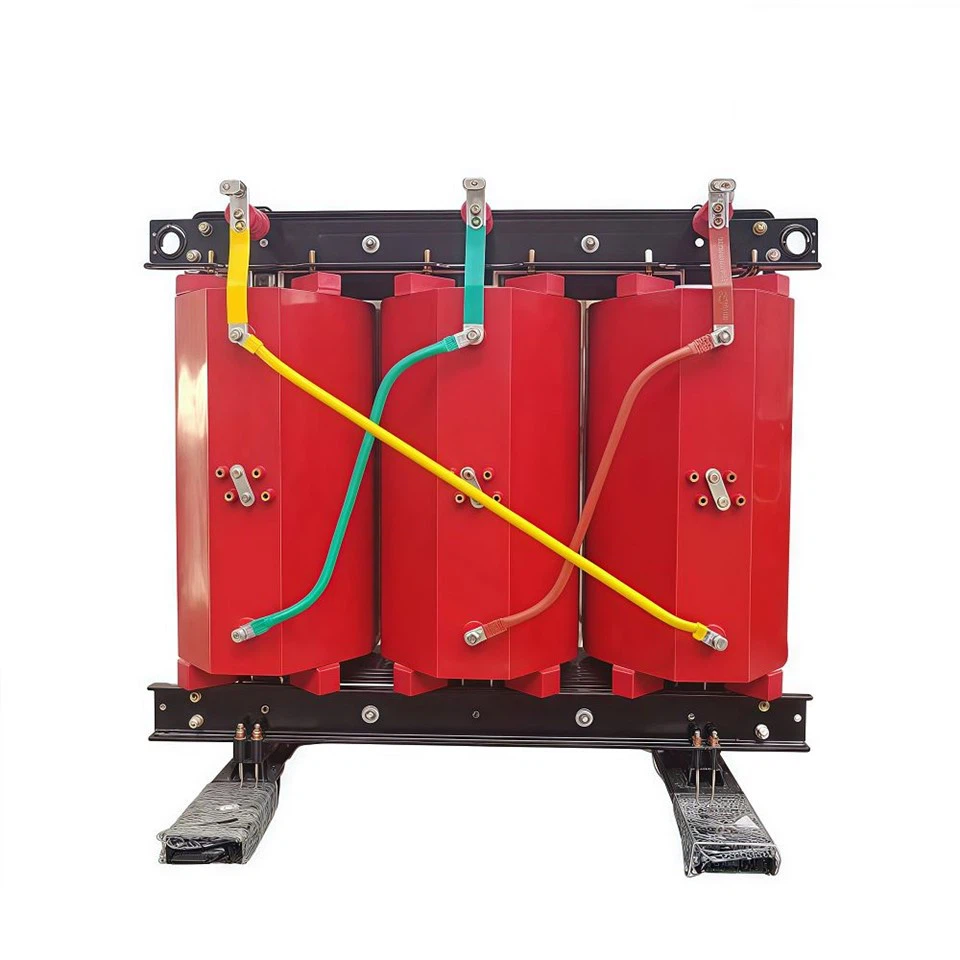

También tenemosTransformador tipo seco de 500kvaopciones disponibles. Estos transformadores son adecuados para una variedad de aplicaciones industriales y comerciales.
Y si necesita una solución a mayor escala, nuestroTransformador de potencia de tipo secoEl rango puede proporcionar la potencia que necesita.
Contáctenos para adquisiciones
Si está interesado en nuestros transformadores secos de resina epoxi o tiene alguna pregunta sobre la conexión a tierra u otros aspectos técnicos, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a tomar la decisión correcta para sus necesidades eléctricas. Si es propietario de una pequeña empresa o forma parte de un gran proyecto industrial, podemos trabajar con usted para encontrar la solución de transformador perfecta.
