¡Hola! Como proveedor de transformadores de potencia trifásicos sumergidos en aceite, he visto de primera mano la importancia de un sistema de ventilación bien diseñado para las salas de transformadores. En este blog, compartiré algunos consejos sobre cómo diseñar un sistema de ventilación para una sala de transformadores de potencia trifásicos sumergidos en aceite.
Por qué es importante la ventilación
En primer lugar, hablemos de por qué la ventilación es tan crucial. Los transformadores de potencia trifásicos sumergidos en aceite generan una cantidad significativa de calor durante el funcionamiento. Si este calor no se disipa adecuadamente, puede provocar un aumento de la temperatura del aceite del transformador y de los devanados. Las altas temperaturas pueden acelerar el envejecimiento de los materiales aislantes, reducir la vida útil del transformador e incluso suponer un riesgo de incendio o explosión.
Un buen sistema de ventilación ayuda a mantener una temperatura estable en la sala del transformador, garantizando el funcionamiento seguro y eficiente del transformador. También ayuda a eliminar los gases potencialmente nocivos que puedan producirse durante el funcionamiento normal o en caso de fallo.
Comprender la carga de calor
El primer paso en el diseño de un sistema de ventilación es calcular la carga de calor generada por el transformador. La pérdida de calor de un transformador de potencia trifásico sumergido en aceite proviene principalmente de dos fuentes: pérdidas de cobre y pérdidas de hierro.
Las pérdidas de cobre ocurren en los devanados del transformador debido a la resistencia de los conductores de cobre. Estas pérdidas son proporcionales al cuadrado de la corriente que fluye por los devanados. Las pérdidas en el hierro, por otro lado, son causadas por la magnetización y desmagnetización del núcleo del transformador y son relativamente constantes en condiciones normales de funcionamiento.
Normalmente puedes encontrar los datos de pérdida de calor en las especificaciones técnicas del transformador. Una vez que tenga el valor total de la pérdida de calor (en vatios o kilovatios), estará listo para pasar al siguiente paso.
Determinación de la tasa de ventilación
La tasa de ventilación es la cantidad de aire que se debe intercambiar en la sala del transformador por unidad de tiempo para mantener una temperatura segura. Por lo general, se mide en metros cúbicos por hora (m³/h) o pies cúbicos por minuto (CFM).
Para calcular la tasa de ventilación, puede utilizar la siguiente fórmula:
[Q=\frac{P}{C_{p}\times\rho\times\Delta T}]
Dónde:
- (Q) es la tasa de ventilación (m³/h)
- (P) es la carga de calor (W)
- (C_{p}) es la capacidad calorífica específica del aire (aproximadamente 1005 J/(kg·K))
- (\rho) es la densidad del aire (aproximadamente 1,2 kg/m³ en condiciones estándar)
- (\Delta T) es el aumento de temperatura permitido en la habitación (K)
Por ejemplo, si la carga térmica del transformador es de 10.000 W y desea limitar el aumento de temperatura en la habitación a 10 K, la tasa de ventilación sería:
[Q=\frac{10000}{1005\times1.2\times10}\aproximadamente 0,83 m^{3}/s = 2988 m^{3}/h]
Tipos de sistemas de ventilación
Existen dos tipos principales de sistemas de ventilación para salas de transformadores: ventilación natural y ventilación mecánica.
Ventilación Natural
La ventilación natural se basa en el movimiento natural del aire debido a las diferencias de temperatura y presión. Funciona teniendo rejillas de entrada en la parte inferior de la habitación y rejillas de escape en la parte superior. A medida que el aire caliente sube, escapa a través de las rejillas de escape y el aire fresco ingresa a través de las rejillas de entrada.
La ventaja de la ventilación natural es que es relativamente simple y no requiere energía para funcionar. Sin embargo, puede que no sea suficiente para transformadores más grandes o en áreas con temperaturas ambiente altas.
Ventilación Mecánica
La ventilación mecánica utiliza ventiladores o sopladores para forzar la entrada y salida del aire de la habitación. Puede proporcionar una tasa de ventilación más confiable y controlable en comparación con la ventilación natural. Hay dos tipos comunes de sistemas de ventilación mecánica: solo de suministro y solo de escape.
En un sistema de solo suministro, se utilizan ventiladores para soplar aire fresco a la habitación y el aire caliente sale a través de las rejillas de ventilación. En un sistema de solo escape, se utilizan ventiladores para aspirar el aire caliente de la habitación y el aire fresco ingresa a través de las rejillas de entrada.
También puede utilizar una combinación de ventiladores de suministro y de extracción para controlar mejor el flujo de aire.
Colocación de respiraderos y ventiladores
La ubicación de las rejillas de ventilación y los ventiladores es crucial para la eficacia del sistema de ventilación.
Las rejillas de entrada deben ubicarse en un nivel bajo de la habitación para permitir la entrada de aire fresco. También deben protegerse de escombros e insectos para evitar obstrucciones.
Las rejillas de ventilación deben colocarse en el punto más alto de la habitación para permitir que el aire caliente escape fácilmente. Deben ser lo suficientemente grandes para soportar la tasa de ventilación requerida.
Si está utilizando ventiladores, asegúrese de que tengan el tamaño e instalación adecuados. Los ventiladores deben ubicarse de manera que puedan crear un flujo de aire uniforme en toda la habitación.
Filtración de aire
Además de eliminar el calor, también es importante filtrar el aire que entra en la sala del transformador. Los filtros de aire pueden ayudar a eliminar el polvo, la suciedad y otros contaminantes que podrían dañar el transformador.
Puede elegir entre diferentes tipos de filtros de aire, como filtros de panel, filtros de bolsa o filtros HEPA, según el nivel de filtración requerido.
Monitoreo y Mantenimiento
Una vez instalado el sistema de ventilación, es importante controlar su rendimiento periódicamente. Puede utilizar sensores de temperatura para medir la temperatura ambiente y la temperatura del aceite del transformador. Si la temperatura sube por encima del rango normal, podría indicar un problema con el sistema de ventilación.
El mantenimiento regular también es esencial para mantener el sistema de ventilación en buenas condiciones de funcionamiento. Esto incluye limpiar los filtros de aire, verificar que los ventiladores funcionen correctamente e inspeccionar las rejillas de ventilación en busca de obstrucciones.
Conclusión
Diseñar un sistema de ventilación para una sala de transformadores de potencia trifásicos sumergidos en aceite es una tarea compleja pero importante. Al comprender la carga de calor, determinar la tasa de ventilación, elegir el tipo correcto de sistema de ventilación y prestar atención a la ubicación de las rejillas de ventilación y los ventiladores, puede garantizar el funcionamiento seguro y eficiente de su transformador.

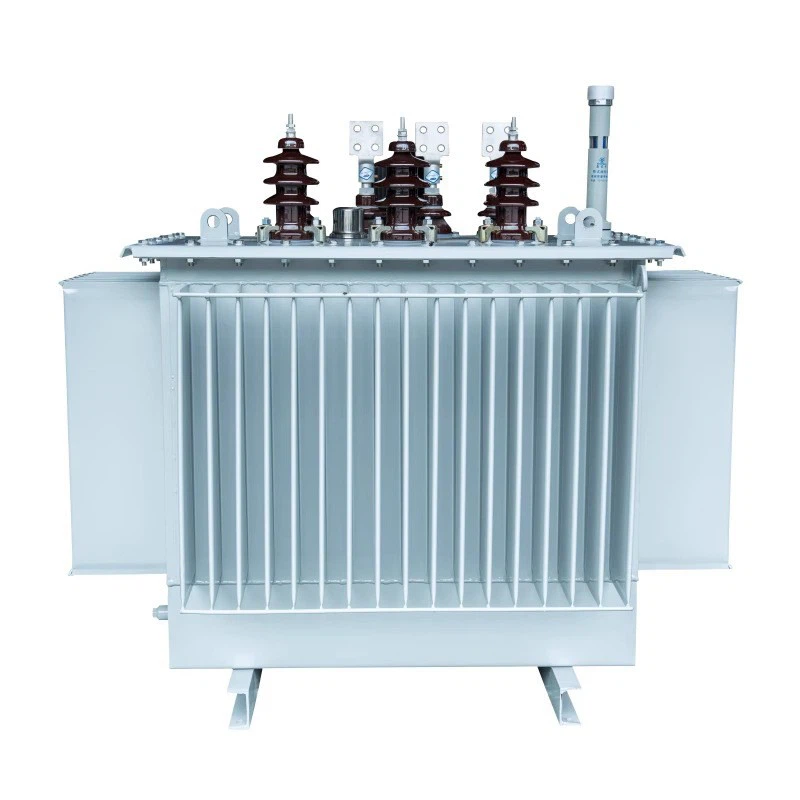

Si está buscando unTransformador de potencia trifásico sumergido en aceite, lo tenemos cubierto. También ofrecemosTransformador sumergido en aceite de 10kvyTransformador lleno de aceite sellado herméticamenteopciones. Si tiene alguna pregunta o está interesado en una compra, no dude en comunicarse con nosotros para conversar sobre adquisiciones.
Referencias
- Sistemas de energía eléctrica de Turan Gonen
- Ingeniería de transformadores: diseño, tecnología y diagnóstico por George Karady y James McCalley
